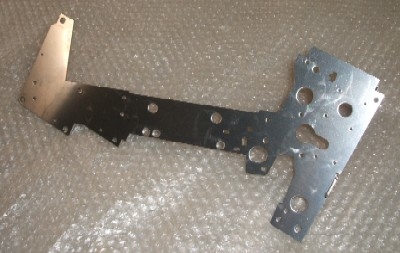

寸　法（mm）

365×210

素　材

SUS430-2B; t=2.0mm

表面処理

なし

標準リードタイム・ロット

2日/10台

工程紹介

プログラム・抜き加工（パンチレーザー複合機）・バリ取り・タップ・皿もみ・リーマ・曲げ・検査

コメント

・お客様からのＣＡＤデータをもとにプログラムしています。しかし、交差穴などはどの金型で加工するか決めなくてはいけないので、寸法は全て確認してからプログラムしています。
・金型を使用することにより交差穴の寸法を安定させてはいますが、異形の交差穴は金型コストを押える為、レーザーで０．０１ミリ単位で調整して加工しています。また、リーマ加工により寸法公差を確保している穴もあります。
