加工サンプル

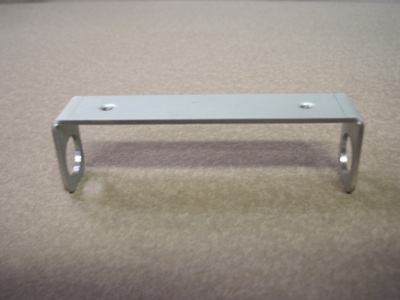

品 名金具

寸 法(mm)
18×26.4×87.8
素 材
SECP : t=1.6mm
表面処理
なし
標準リードタイム・ロット
1日/100台
工程紹介
プログラム・抜き加工・バリ取り・バーリング・タップ・リーマ・曲げ・検査
コメント
左右の穴を同心にするために、パンチとレーザーの補正に細心の注意をはらって抜き加工をしました。また、リーマ加工時には製品が小さいので、万力を使用しながら加工したため多少時間が掛かってしまいました。
