株式会社 永沢工機

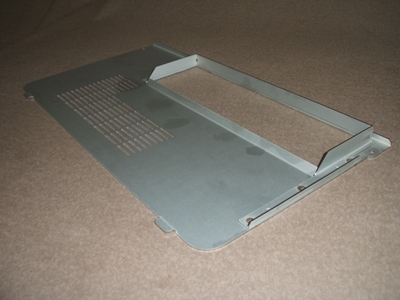

寸　法（mm）

177×336×15

素　材

SECP ： t=1.0mm

表面処理

なし

標準リードタイム・ロット

1日/10台

工程紹介

プログラム・抜き加工・バリ取り・曲げ・スポット溶接・検査

コメント

角穴部左右に金具をスポットする際、位置決め用として本体側が材料表面から0.5mmだけへこましたコイニング加工で、部品は0.4mmだけとびださせたダボを使用して製品表面の仕上げを楽にしています。また、曲げ加工も段取りが３回ほど必要ですが、製品指示票に添付されている『曲げ表』により、段取り・調整がｽﾑｰｽﾞに行えます。
