株式会社 永沢工機

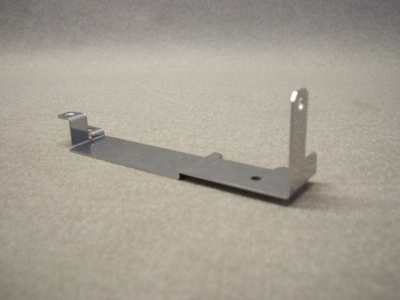

寸　法（mm）

110×22×35

素　材

SUS430-2B ： t=1.5mm

表面処理

なし

標準リードタイム・ロット

２日/50台

工程紹介

プログラム・抜き加工・バリ取り・バーリング・タップ・曲げ・検査

コメント

『NC加工』・・・SUS430の材料は、レーザードロスの出具合がバラツクので焦点位置の調整に時間をかけました。
『MC加工』・・・バーリング加工時に、金型のダコンが付く事があるので、１ヶ１ヶ確認しながら作業しました。
『PB加工』・・・段差曲げ工程や曲げ部に近いバーリングがあったり、曲げ時のバックゲージへの突き当てが出来ない部位があり、見た目より複雑な形状ですが、製作用図面に展開図が添付されており、必要なデータが記入されている為、段取り時間の短縮や重要寸法のチェックに一躍かっています。
